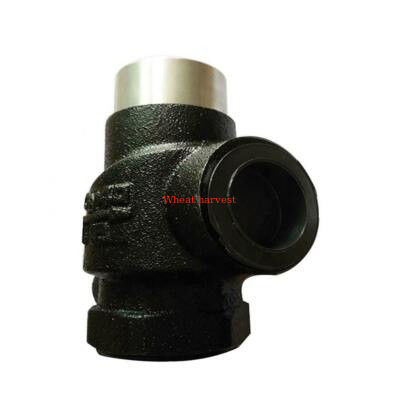

Ingersoll-Rand 85540011 Ventiel voor minimale druk 5000 PSI

Een Minimum Drukventiel (MPV), ook bekend als een Minimum Druk Terugslagklep of Drukvasthoudklep, is een automatische, veergeladen precisieklep die is ontworpen om een vooraf ingestelde minimum systeemdruk in een vloeistofkrachtcircuit te handhaven. De primaire functie is om te voorkomen dat de systeemdruk onder een kritieke drempel daalt, waardoor een optimale werking en bescherming van downstream componenten wordt gewaarborgd.

De MPV fungeert als een bewaker van uw hydraulische of pneumatische systeem. Het blijft gesloten totdat een vooraf bepaalde "kraakdruk" stroomopwaarts wordt bereikt. Zodra deze druk is bereikt en overschreden, opent de klep om volledige doorstroming mogelijk te maken. Cruciaal is dat als de stroomopwaartse druk daalt (bijv. door het lossen van de pomp, beweging van de actuator of lekkages), de klep sluit voordat de systeemdruk onder het essentiële minimum kan dalen.

De belangrijkste doelen zijn:

• Belasting vasthouden: Voorkomt dat belastingen ongecontroleerd vallen in cilinders of hydraulische motoren als gevolg van drukverlies.
• Pomp smering garanderen: Handhaaft voldoende druk op gesmeerde pompen (zoals zuigerpompen) om schade door drooglopen of bij onvoldoende druk te voorkomen.
• Cavitation voorkomen: Voorkomt de vorming van vacuümcondities die cavitatie in pompen en actuatoren kunnen veroorzaken, wat leidt tot schade en systeemfalen.
• Sequentie: Zorgt ervoor dat bepaalde actuatoren in een circuit pas werken als er een minimum systeemdruk beschikbaar is.
• Drukveiligheid: Fungeert als een veiligheidsvoorziening om een basisdruk voor kritieke systeemfuncties te garanderen.

De werking van een MPV is eenvoudig en betrouwbaar:

1. Gesloten positie (Onder ingestelde druk): Een veerkracht houdt de klepklep stevig gesloten tegen de zitting. Er kan geen doorstroming door de klep plaatsvinden. Dit handhaaft de druk in het downstream circuit.
2. Kraakdruk (Openen): Wanneer de stroomopwaartse druk die door de pomp wordt gegenereerd, de gecombineerde kracht van de veer en eventuele downstream druk overwint, tilt de klepklep van zijn zitting. De klep begint te openen, waardoor vloeistof naar de rest van het systeem kan stromen.
3. Volledig open (Normale werking): Bij werkdrukken die aanzienlijk boven het ingestelde punt liggen, blijft de klep volledig open en biedt minimale weerstand tegen de doorstroming.
4. Her-sluiten: Als de stroomopwaartse druk daalt en de minimum ingestelde druk weer nadert, overweldigt de veerkracht de hydraulische kracht en duwt de klepklep terug op zijn zitting, waardoor de klep sluit en het downstream circuit isoleert om de druk te behouden.

• Drukclassificatie: Tot 5.000 PSI (350 bar) en hoger.
• Instelbereik: Meestal instelbaar van 50 tot 500 PSI (3,5 tot 35 bar), hoewel specifieke modellen verschillende bereiken hebben.
• Poortmaten: Veelvoorkomend van SAE #4 tot #12 (bijv. 1/2" tot 1-1/2" NPT).
• Vloeistofcompatibiliteit: Minerale hydraulische olie, synthetische vloeistoffen, water-glycol en andere veelvoorkomende industriële vloeistoffen. (Materiaalkeuze is cruciaal voor compatibiliteit).
• Temperatuurbereik: Standaard afdichtingen van -20°C tot 100°C (-4°F tot 212°F). Opties voor hoge temperaturen beschikbaar.

Minimum Drukventielen zijn kritieke componenten in een breed scala aan mobiele en industriële apparatuur:

• Mobiele Machines: Graafmachines, bulldozers, kranen, verreikers en vorkheftrucks.
• Industriële Machines: Spuitgietmachines, persen, stempelpersen en metaalvormapparatuur.
• Pompuitslagen: Direct gemonteerd op de uitlaat van zuigerpompen, schoepenpompen en tandwielpompen voor smeerbescherming.
• Hydraulische Circuits: In lier-, rem- en motorcircuits om het weglopen van de belasting te voorkomen.
• Testopstellingen: Om een basisdruk te handhaven in complexe testcircuits.

• Superieure Betrouwbaarheid: Onze geharde stalen klepklep en zitting zijn precisie-ingeslepen voor een perfecte afdichting, waardoor prestaties zonder lekkage en een lange levensduur worden gegarandeerd.
• Eenvoudige Aanpassing & Installatie: Een duidelijk gemarkeerde, extern toegankelijke afstelschroef maakt een eenvoudige drukinstelling mogelijk zonder de klep of het manifoldblok te demonteren.
• Bewezen Prestaties: Rigoureus getest onder reële omstandigheden om prestaties en duurzaamheid in de meest veeleisende toepassingen te garanderen.
• Wereldwijde Ondersteuning & Beschikbaarheid: Ondersteund door ons wereldwijde technische ondersteuningsnetwerk en beschikbaar via onze uitgebreide distributeursvoorraad.

Om het juiste Minimum Drukventiel voor uw toepassing te selecteren, dient u de volgende informatie gereed te hebben:

• Vereist Instelbereik Druk: (bijv. 150-200 PSI)
• Maximale Systeemdoorstroming: (GPM of LPM)
• Maximale Systeemdruk: (PSI of bar)
• Poortmaat & Type: (bijv. SAE 10, 1" NPTF)
• Vloeistoftype & Temperatuur

Neem vandaag nog contact op met ons technische ondersteuningsteam voor hulp bij het selecteren van de perfecte MPV voor uw systeem.
